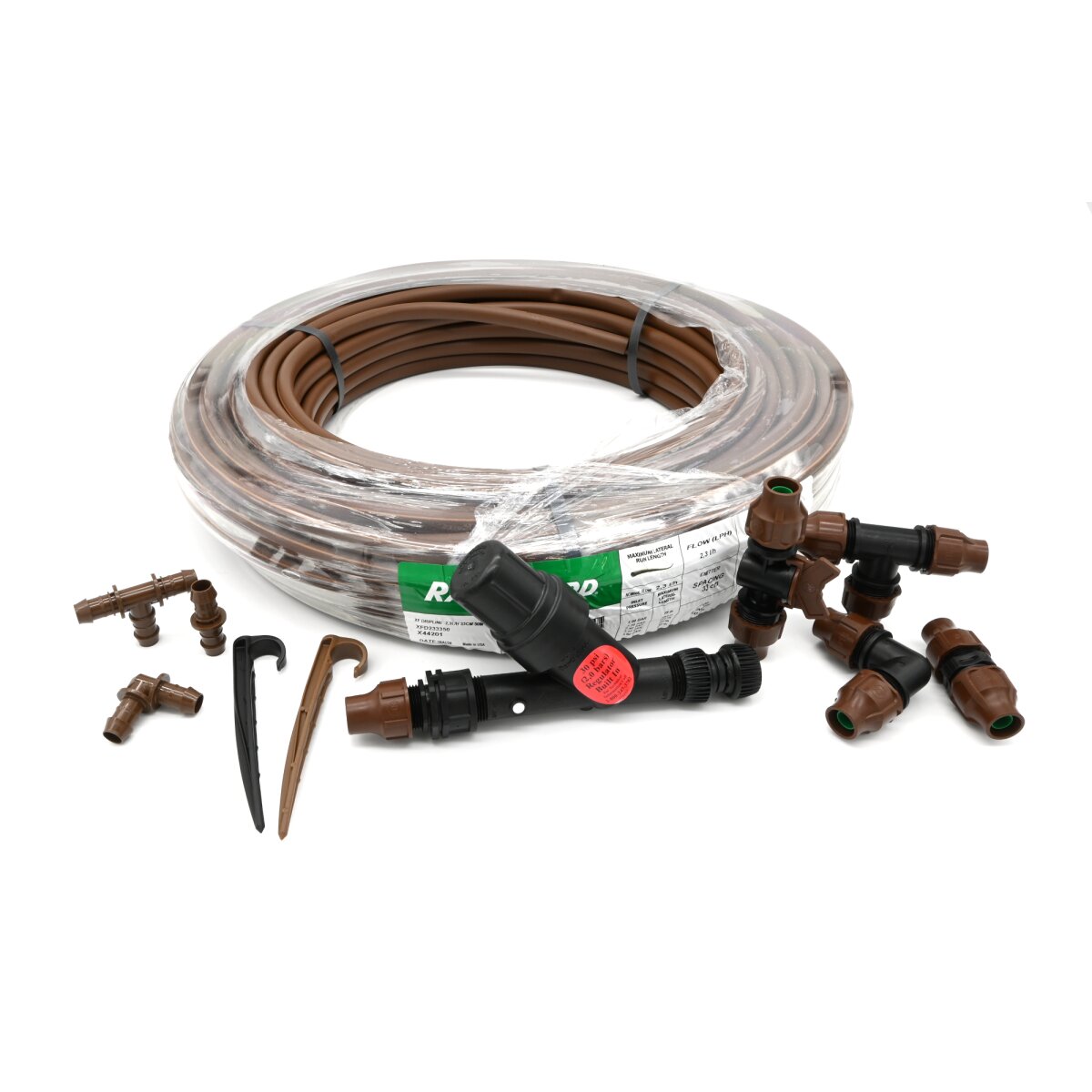

Konfigurator für Tropfbewässerung – oberirdisch

Preis wie konfiguriert

Konfigurator zur Zusammenstellung eines oberirdischen Tropfbewässerungssystems auf 16 mm Basis. Enthält Tropfschlauch, 16 mm Zuleitung, Verbinder (BF oder XFF), Endstopfen, Erdspieße sowie einen druckregulierten Filter. Ein Wassertimer ist optional auswählbar.

Konfigurieren
Sofort verfügbar
Lieferzeit: 2 - 4 Tage

Tropfschlauch oberirdisch

Der Tropfschlauch ist das zentrale Bewässerungselement. Er gibt das Wasser über integrierte Tropfer gleichmäßig ab.

Wählen Sie die benötigte Schlauchlänge und Tropferabstand entsprechend der geplanten Verlegung.

optionale Angabe
  • Rain Bird PCD2333100 Tropfschlauch/Dripline 2,3 L/h 33cm,...
    +66,95 €
    0,67 € pro 1 m

    Produktdetails

    • Druckbereich: 0,58 – 4,14 bar
    • Durchflussrate: 2,3 l/h pro Tropfer
    • Tropferabstand: 33 cm
    • Rollenlänge: 100 m
    • UV- & chemikalienbeständig
    • Farbe: Braun
  • Rain Bird Tropfschlauch/ Dripline XFD 100 Meter...
    +90,95 €
    0,91 € pro 1 m
    • druckausgleichend
    • selbstreinigend
    • Durchflussmenge: 2,3 l/h
    • Flexibles 16 mm Rohr, das im Tropfbewässerungssystem zum Einsetzen von Tropfern oder anderen 16 mm Komponenten verwendet wird.
    • Hohe UV-Beständigkeit.
    • Verminderter Knickeffekt.
    • Beständig gegen Knicke und Schäden, die durch Routinewartungsarbeiten verursacht werden.
    • Wichtig: Kein Schmiermittel (Fett, Seife, Öl, usw.) verwenden.
  • Rain Bird Tropfschlauch/ Dripline XFD 100 Meter...
    +86,95 €
    0,87 € pro 1 m
    • druckausgleichend
    • selbstreinigend
    • Durchflussmenge: 2,3 l/h
  • Rain Bird Tropfschlauch/ Dripline XFD 50 Meter...
    +52,95 €
    1,06 € pro 1 m
    • druckausgleichend
    • selbstreinigend
    • Durchflussmenge: 2,3 l/h

Verteilrohr/ Zuleitung

Die Zuleitung transportiert das Wasser vom Anschluss zum Tropfschlauch.

Sie wird verwendet, wenn der Tropfschlauch nicht direkt am Anschluss beginnt.

optionale Angabe
  • Irritec Gardenpipe 16 mm PN4 25 m
    +16,00 €
    0,64 € pro 1 m

    Kompatibel zu folgenden Anschlussstücken

    • Rain Bird XFF
    • Rain Bird BF
    • Poliext Verbindern 16 mm
  • Irritec Gardenpipe 16 mm PN4 50 m
    +23,00 €
    0,46 € pro 1 m

    Kompatibel zu folgenden Anschlussstücken

    • Rain Bird XFF
    • Rain Bird BF
    • Poliext Verbindern 16 mm
  • Verteilrohr PN5, 16 mm, 100 m
    +40,95 €
    0,41 € pro 1 m
    Geeignet für BF und XFF Kupplungen von Rain Bird
  • Rain Bird Verteilerrohr XFD 100 m - ohne Tropfer
    +68,95 €
    0,69 € pro 1 m

    Rain Bird Verteilrohr XFD - ohne Tropfer

    • Flexibles 16 mm Rohr, das im Tropfbewässerungssystem zum Einsetzen von Tropfern oder anderen 16 mm komponenten verwendet wird.
    • Hohe UV-Beständigkeit.
    • Verminderter knickeff ekt.
    • Beständig gegen knicke und Schäden, die durch Routinewartungsarbeiten verursacht werden.
    • Wichtig: Kein Schmiermittel (Fett, Seife, Öl, usw.) verwenden.

Anschlussstücke Serie BF

BF-Verbinder werden auf den Schlauch gesteckt und mit einer Überwurfmutter fixiert.

Am Ende jedes Tropfschlauch-Strangs wird ein Endstopfen gesetzt.

optionale Angabe
  • Rain Bird Kupplung BF-12 lock
    +1,09 €

    BF-12 lock: Kupplung

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Winkel BF-22 lock
    +1,59 €

    BF-22 lock: Winkel

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird T-Stück BF-32 lock
    +1,89 €

    BF-32 lock: T-Stück

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Adapter 1/2" AG BF-82-50 lock
    +0,89 €

    BF-82-50 lock: 16 mm Kupplung x ½" AG

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Adapter 1/2" IG BF-62-50 lock
    +1,59 €

    BF-62-50 lock: 16 mm Kupplung x ½" IG

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Adapter 3/4" AG BF-82-75 lock
    +0,89 €

    BF-82-75 lock: 16 mm Kupplung x ¾" AG

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Adapter 3/4" IG BF-62-75 lock
    +1,69 €

    BF-62-75 lock: 16 mm Kupplung x ¾" IG

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Kugelhahn BF-92 lock
    +2,40 €

    BF-92 lock: Kugelhahn Kupplung

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Endstopfen BF-PLUG lock
    +0,79 €

    BF-plug lock: Endstopfen für 16 mm PE-Rohr

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

  • Rain Bird Kugelhahn BF-VALVE lock
    +1,99 €

    BF-valve-lock: Kugelhahn x ¾" AG

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

Rain Bird Anschlusstücke Serie XFF

XFF-Verbinder werden direkt in den Schlauch gesteckt. Die Fixierung erfolgt ohne Verschraubung.

optionale Angabe
  • Rain Bird XFF Verbinder 2x17mm COUP
    +0,53 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF Winkel 90° 17mm ELBOW
    +0,69 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF T-Stück 3x17mm TEE
    +0,75 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF Anschlussstück AGx1/2" MA 050
    +0,79 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF Anschlussstück AGx3/4" MA 075
    +0,79 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF T-Stück 17mm x AGx1/2" TMA 050
    +1,00 €
    Geeignet für Rain Bird XFD, XFS und Verteilrohr
  • Rain Bird XFF Montagewerkzeug FITINSTOOL
    +4,50 €

    TYPENREIHE XFF
    XFF Dripline Anschlussstücke
    •  Braune Acetal-Anschlussstücke kompatibel mit Tropfrohren der Typenreihen XF und XFS und den meisten Polyethylen-Tropfrohren mit 17-mm-Außendurchmesser.
    •  Ausgelegt, um die Zuverlässigkeit der Rohrverbindung auch unter harten Arbeitsbedingungen zu gewährleisten.
    •  Wie bei XF Dripline ist die Farbe braun der Landschaft angepasst


    BESCHREIBUNG
    • Einfach zu installieren
    • Komplettes Angebot von 17-mm-Anschlussstücken erleichtert und beschleunigt die Montage der XF Dripline
    • Spezielle Steckverbinderkonstruktion zusammen mit dem Montagewerkzeug verringert Montageaufwand um 50 %
    • Einfacher zu montieren als alle anderen 17-mm-Acetal- Anschlussstücke, selbst ohne Verwendung des Montagewerkzeugs
    • Aus stabilem, bruchfestem und UV-beständigem Kunststoff, um Langlebigkeit sicherzustellen
    • Zwei hohe Dorne „greifen“ die Rohrleitung für die sichere Montage ohne Schellen


    KENNDATEN
    • Betriebsdruckbereich: 0 bis 3,5 bar


    TYPENREIHEN

    • XFF COUP: Steckverbinder für XF Dripline und 17-mm-Tropfleitungen
    • XFF ELBOW: Winkel für XF Dripline und 17-mm-Tropfleitungen
    • XFF TEE: T-Stück für XF Dripline und 17-mm-Tropfleitungen
    • XFF MA 050: Anschlussstück mit Außengewinde 17 mm x ½" für XF Dripline und 17-mm-Tropfleitungen
    • XFF MA 075: Anschlussstück mit Außengewinde 17 mm x ¾" für XF Dripline und 17-mm-Tropfleitungen
    • XFF TMA 050: T-Stück mit Schlauchtülle mit Außengewinde 17 mm x ½" x 17 mm für XF Dripline und 17-mm-Tropfleitungen
    • FITINSTOOL: Montagewerkzeug für Rain Bird XFF Anschlussstücke
    • Combo Pack: 1 x Fitinstool, 2 Bögen, 5 x Kupplung, 5 x T-Stück
  • Rain Bird Endstopfen BF-PLUG lock
    +0,79 €

    BF-plug lock: Endstopfen für 16 mm PE-Rohr

    Geeignet für Rain Bird XFD, XFS und Verteilrohr

Erdspieße

Erdspieße fixieren 16 mm Leitungen und Tropfschläuche bei oberirdischer Verlegung.

Sie verhindern, dass sich Schläuche verschieben, anheben oder verdrehen.

Faustregel: Anzahl Erdspieße ≈ Schlauchlänge in Metern

  • Bei geradliniger Verlegung kann die Anzahl reduziert werden,
  • bei vielen Bögen und Abzweigungen sind entsprechend zusätzliche Erdspieße vorzusehen.
optionale Angabe
  • Erdspieß/ Erdhacken für Tropfrohr 16-20 mm...
    +0,25 €

    Robuster Erdspieß (schwarz) zur sicheren Fixierung von PE-Rohren und Tropfschläuchen mit 16–20 mm Außendurchmesser – für eine saubere, stabile und ordentlich verlegte Bewässerung im Garten.

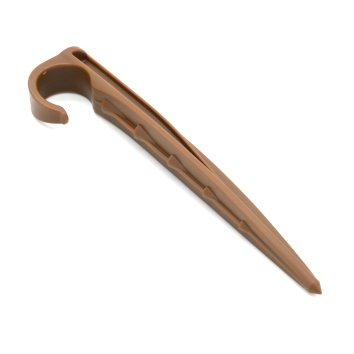

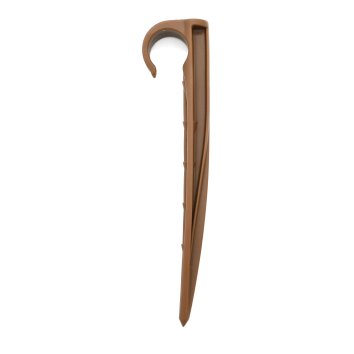

  • Erdspieß/ Erdhacken für Tropfrohr 16-20 mm Braun
    +0,25 €
    Robuster Erdhaken (braun) zur sicheren Fixierung von PE-Rohren und Tropfschläuchen mit 16–20 mm Außendurchmesser – für eine saubere, stabile und ordentlich verlegte Bewässerung im Garten.
  • Erdspieß/ Erdhaken 16 mm Schwarz
    +0,22 €

    Erdpieße/ Steckgabel für Topfschlauch, Perlschlauch, Tropfrohr

    • Farbe: Schwarz
    • Länge: ca.19-20cm
    • Schlauchdurchmesser: 16mm
    • Verstärkte Bauform
    • Universal einsetzbar
  • Erdspieß/ Erdhaken 16 mm Braun
    +0,24 €

    Erdpieße/ Steckgabel für Topfschlauch, Perlschlauch, Tropfrohr

    • Farbe: Braun
    • Länge: ca.19-20cm
    • Schlauchdurchmesser: 16mm
    • Verstärkte Bauform
    • Universal einsetzbar

Wassertimer

Der Wassertimer schaltet den Wasserfluss zeitgesteuert ein und aus. Er sitzt direkt am Wasseranschluss und steuert das komplette System.

Wassertimer → druckregulierter Filter → Leitung/Schlauch

optionale Angabe
  • Rain Bird Digitaler Wassertimer 1ZEHTMR
    +50,95 €
    Mit diesem benutzerfreundlichen digitalen Steuergerät können Sie Ihre Regner mit angeschlossenem Schlauch und Ihre Tropfschläuche automatisieren – für eine bessere, konsistentere Planung. Neben seiner soliden Verlässlichkeit im Außeneinsatz während der Saison bietet dieses professionelle Steuergerät anspruchsvolle Funktionen für eine sorgenfreie, komfortable Bewässerung.

Anschluss an Hauptleitung oder Wasserhahn

Anschluss an 3/4: Anschluss an einen 3/4" Wasserhahn oder den "optionalen Wassertimer"

Anschluss an GARDENA: Anschluss an eine GARDENA Kupplung

Anschluss an PE25: Anschluss an ein 25 mm PE-Rohr

Anschluss an PE32: Anschluss an ein 32 mm PE-Rohr



optionale Angabe
  • Tropfrohr-Anschluss an 3/4" mit Druckreguliertem...
    +23,95 €

    Tropfrohr-Anschluss 3/4" mit integriertem druckreguliertem Filter für eine konstante Bewässerung bei 2,0 Bar.

  • Tropfrohr-Anschluss an GARDENA mit Druckreguliertem...
    +24,95 €

    Tropfrohr-Anschluss kompatibel mit GARDENA mit integriertem druckreguliertem Filter zur sicheren Reduzierung des Wasserdrucks auf 2,0 Bar.

  • Tropfrohr-Anschluss an PE25 mm mit Druckreguliertem...
    +25,95 €

    Tropfrohr-Anschluss für PE-Rohr 25 mm mit integriertem druckreguliertem Filter zur Reduzierung des Wasserdrucks auf 2,0 Bar.

  • Tropfrohr-Anschluss an PE32 mm mit Druckreguliertem...
    +25,95 €

    Tropfrohr-Anschluss für PE-Rohr 32 mm mit integriertem druckreguliertem Filter zur zuverlässigen Druckreduzierung auf 2,0 Bar.

Ihre Konfiguration

Artikel/Gruppe Preis
inkl. 19% USt. , zzgl. Versand

Konfigurator für oberirdische Tropfbewässerung (16 mm)

Dieser Konfigurator dient zur Zusammenstellung eines oberirdischen Tropfbewässerungssystems auf 16 mm Basis. Alle Komponenten sind technisch aufeinander abgestimmt und werden in logischer Systemreihenfolge ausgewählt.

Das System besteht aus einem Tropfschlauch mit integrierten Tropfern, einer 16 mm Zuleitung, Verbindungselementen, Endabschlüssen sowie einem druckregulierten Filter. Optional kann ein Wassertimer zur zeitgesteuerten Wasserzufuhr ergänzt werden.

Systemaufbau (Flussrichtung)

Wasseranschluss → optional Wassertimer → druckregulierter Filter → 16 mm Zuleitung → Tropfschlauch → Endstopfen

Enthaltene Komponentengruppen

  • Tropfschlauch 16 mm mit integrierten Tropfern
  • 16 mm Zuleitung
  • Verbinder und T-Stücke (BF oder XFF)
  • Endstopfen für Leitungsabschlüsse
  • Druckregulierter Filter
  • Erdspieße zur Fixierung
  • Optional: Wassertimer

Hinweise zur Konfiguration

  • Der druckregulierte Filter ist für den Betrieb zu empfehlen um Beschädigungen am Tropfschlauch zu verhindern.
  • Jeder Tropfschlauch-Strang muss mit einem Endstopfen abgeschlossen werden.
  • Verbinder sind abhängig von Leitungsführung und Anzahl der Abzweige zu wählen.
  • Erdspieße dienen der Fixierung bei oberirdischer Verlegung.
    Faustregel: Anzahl Erdspieße ≈ Schlauchlänge in Metern. Bei geradliniger Verlegung kann die Anzahl reduziert werden, bei vielen Bögen und Abzweigungen sind zusätzliche Erdspieße vorzusehen.

Ziel des Konfigurators

Der Konfigurator stellt sicher, dass alle für den Betrieb notwendigen Komponenten vollständig und kompatibel ausgewählt werden. Er ersetzt keine Planung, ermöglicht jedoch eine technisch funktionsfähige Systemzusammenstellung.

Produkteigenschaft Wert
Hersteller: GartenelixierGartenelixier
Kategorie: Tropfschläuche
Artikelnummer: R2R-CFG-TSO
